届出不要の石炭かさ密度計

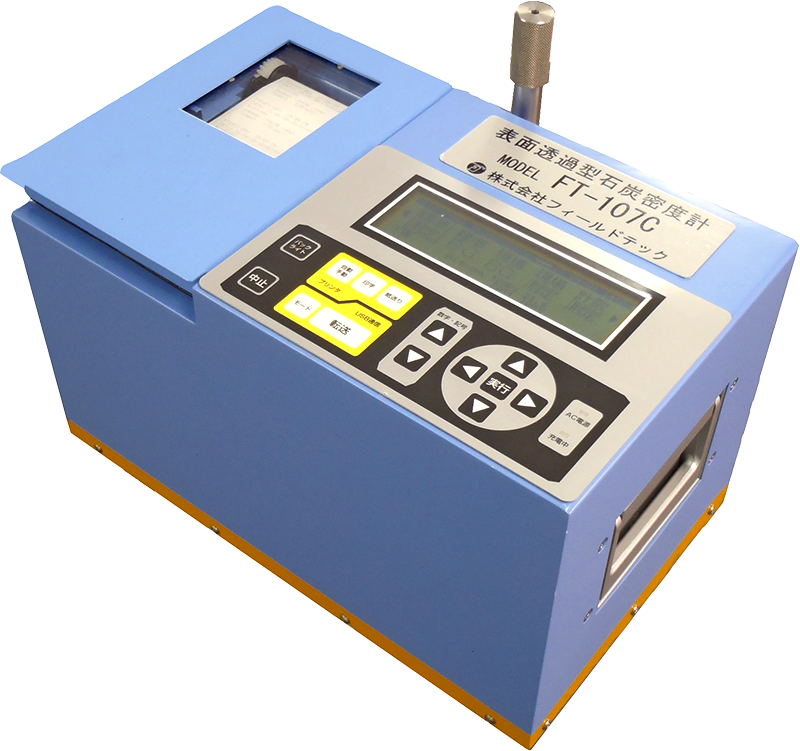

ＦＴ－１０７Ｃ

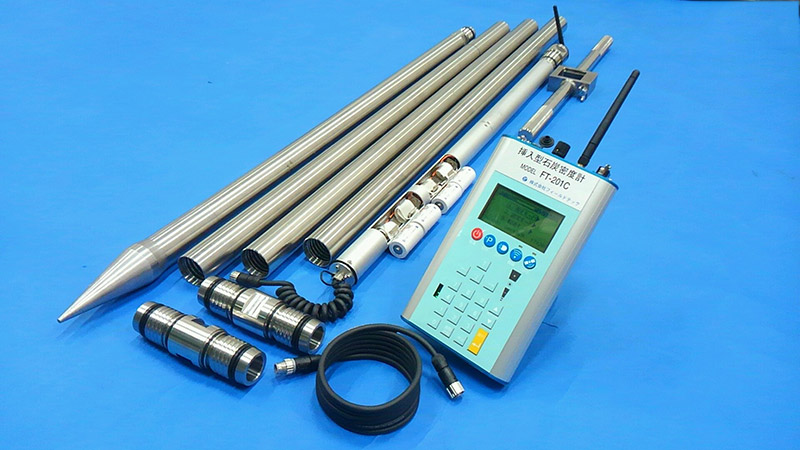

ＦＴ－２０１Ｃ
石炭の実地棚卸に必須の嵩密度計
石炭用密度計はRI（ラジオアイソトープ）のガンマ線を利用して、貯炭場にストックされている石炭の密度を測定する計器です。使用前に予め供試体を作成し、校正することにより、測定後直ちに石炭密度（ｔ/m3）が計算され、日付、場所、測定番号等のデータと共に記録されます。また、同時に電子データとして記録します。記録されたデータはUSBメモリーに転送することができます。
石炭用密度計は2タイプを用意しています。表面から30cmまでの敷炭密度を測定するＦＴ－１０７Ｃと、自然積貯炭山の表面から1～3mの現位置の密度を測定するＦＴ－２０１Ｃがあります。１０７Ｃおよび２０１Ｃは微弱な強度の線源を使用しているため、届出が不要になりました。また、ＦＴ－２０１Ｃではハンディタイプの新型スケーラーを採用し、プローブとスケーラー間を無線化することによりケーブルレスを実現。重量負担を軽減し、使い勝手を大幅に向上させました。
貯炭場における実際の使用状況については「棚卸計測」のページをご覧ください。
仕様 - ＦＴ－１０７Ｃ
| 測定方式 | ガンマ線透過型 | |
|---|---|---|
| 測定範囲 | 0.80 ～ 1.30 kg/cm3 | |
| 検出器 | シンチレーションカウンター | |
| 使用線源 | Ba-133 1.0MBq | |
| 測定時間 | 標準体測定 | 10分又は5分 |
| 現場測定 | 1分 | |
| 線源深さ | 15・20・25cm（線源から計器設置面までの距離） | |
| 電源 | 外部 | AC100V |
| 内部 | 内臓バッテリー DC6V/9Ah 充電回路内蔵 10時間連続使用 | |
| 演算回路 | 湿潤密度，動作確認 | |
| 寸法/重量 | 計器本体 | W350×D210×H210mm （重量：10.1kg） |
| 標準体 | W390×D280×H320mm （重量：5.5kg） | |
| 収納トランク | W496×D457×H492mm | |
仕様 - ＦＴ－２０１Ｃ
| 測定方式 | ガンマ線後方散乱型 | |
|---|---|---|
| 測定範囲 | 0.80 ～ 1.30 kg/cm3 | |
| 検出器 | シンチレーションカウンター | |
| 使用線源 | Ba-133 1.0MBq | |
| 測定時間 | 標準体測定 | 10分 |
| 現場測定 | 1分 | |
| 線源深さ | 線源深さ 1～3m （線源から表面までの距離） | |
| 電源 | スケーラ | 内臓バッテリー 連続8時間使用可能 |
| 無線通信機 | 単2充電池 4本 連続8時間使用可能 | |
| 寸法 | スケーラ | W230×D130×H40mm （重量：1.0kg） |
| 測定プローブ | Φ43×1175mm （重量：7.0kg） | |
| 挿入ロッド | Φ43×980mm （重量：3.0kg） | |
| 無線通信機 | Φ40×800mm （重量：1.0kg） | |
